新推出的GORE® PolyVent XS体积缩减30%,设计更灵活且更易于集成到小型薄壁户外电子设备中


新产品GORE® PolyVent XS:

新推出的GORE® PolyVent XS:

使用体积缩小30%的防水透气产品简化您的设计!

新推出的GORE® PolyVent XS卡扣型产品

新推出的GORE® PolyVent XS卡扣型产品不仅适用于大批量自动化生产流程的高效安装,也可实现轻松快速的人工安装。

PolyVent XS旨在满足当今照明、电信、智能安全系统以及其它电子设备对更加简化、空间有限的户外产品的需求。

如今薄壁的小型化外壳更加注重内外部空间及材料成本。新推出的GORE® PolyVent XS 有着结构紧凑、体积小巧的设计,是此类外壳的理想之选。

PolyVent XS适合简化的外壳设计
它的各项尺寸均比GORE® Standard和High Airflow卡扣型防水透气产品小30%。

  • 直径更小(仅为14.4 mm),易于集成到外部间隙有限的小型化外壳中。
  • 安装后高度低(仅为3.75 mm),可改善外观且适于紧凑空间,并减少由于机械冲击或蒸汽喷射导致的损坏风险。
  • “腿部”较短(仅1.45 mm),可最大限度地减少防水透气产品侵入外壳内部,从而提高组件布局的灵活性,且更方便热量传输至壳体外。

PolyVent XS提供值得信赖的持久保护。
PolyVent XS采用戈尔改良后的材料技术,所以能够可靠地耐受严酷环境并保护您的户外电子设备。

  • 防水透气产品主体和盖子均采用PBT GF30(抗水解)材料, 具有优良的机械稳定性及耐高湿度和耐高温性。
  • 戈尔高级疏油透气膜能够可靠地防止水、低表面张力液体(如清洗液)和颗粒(如灰尘)的进入。
  • 硅胶O型圈可持久耐受侵蚀性液体(如清洁液)和高温环境(高达+140°C)。对于印刷电路板会将高温传输至外壳壁的小型外壳来说,耐温性至关重要。
产品性能特性
典型透气量 450 ml/min(压差 = 70 mbar)
覆膜:透气膜/背衬材料 膨体聚四氟乙烯(ePTFE)/聚酯(PET)
透气膜特性 疏油
防水透气产品的本体和盖帽:材料 PBT GF30(抗水解)
防水透气产品的本体和盖帽:颜色 黑色(类似于RAL 9004)
O型圈材料 硅胶50邵氏硬度A
安装后的高度(内侧安装) 1.45 mm
安装后的高度(外侧安装) 3.75 mm
可追溯性 是:标有独立激光序列号

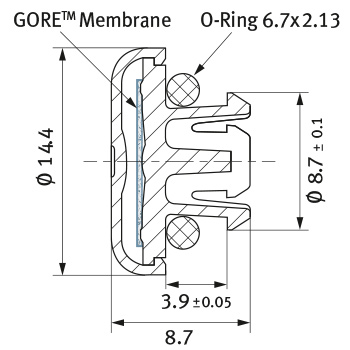

设计和尺寸
单位为毫米(mm) PolyVent XS - 设计和尺寸
安装建议

单位为毫米(mm)

  • 安装在平整面或其它污物无法聚集的平整垂直表面上。
  • PolyVent XS专门设计为安装于外壳外侧。
PolyVent XS - 安装建议
