戈尔的新产品PolyVent High Airflow采用下一代技术,为暴露在极端条件下的户外产品外壳提供更高水平的保护,确保产品安全。这一新款防水透气产品性能出色,是户外电子产品生产商的理想之选,他们需要更高透气量来实现以下目标:

  • 设计更大外壳(空气体积高达50升)
  • 采用更具成本效益的外壳设计(壁更薄,密封圈更平整)
Design larger enclosures (up to 50 liters air volume) Adopt more cost-efficient enclosure designs (thinner walls, less rugged seals)

透气量倍增、提供可靠防护等级并且阻燃性更强,新产品PolyVent High Airflow可以:

  • 在70 mbar压差下实现高达4,000毫升/分钟的透气量–先前“HA”防水透气产品透气量的两倍
  • 满足极为严格的防护等级标准:IP66、IP67、IP68(2 m处浸没1小时)和IP69k(高压蒸汽)
  • 具有阻燃性等级为UL 94 V-0(与防水透气产品的主体和盖子等级相同)的改良型O型圈。
  • 具有疏油性以及疏水性

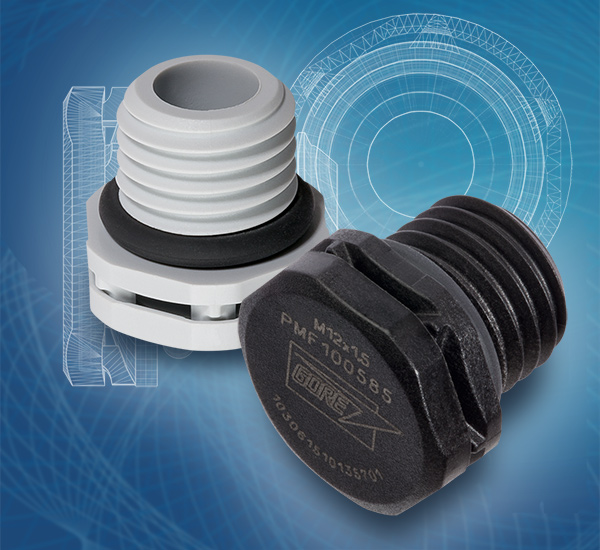

新款防水透气产品性能明显提升,同时其设计制造仍然遵循和前代“HA”防水透气产品相同的尺寸和质量规格。针对螺纹型安装所设计的戈尔新产品PolyVent High Airflow有两种颜色可选:PMF100585–黑色,以及PMF100586–灰色。

产品信息
产品名称 PolyVent High Airflow
螺纹规则 M12x1.5
产品号 PMF100585–黑色/PMF100586–灰色
产品性能特性
典型透气量 4000 ml/min (dp = 70 mbar)
覆膜:透气膜/背衬材料 膨体聚四氟乙烯(ePTFE)/聚酯(PET)
透气膜特性 疏油性
防水透气产品的主体和盖子:材料 聚酰胺(PA6)
防水透气产品的主体和盖子:颜色 黑色:RAL 9011/灰色:RAL 7035
扭矩扳手尺寸 16 mm
安装高度 5.6 mm
O型圈材料 硅胶60邵氏硬度A
背紧螺母:材料/颜色/部件号 塑料/灰色/M10510-009
可追溯性

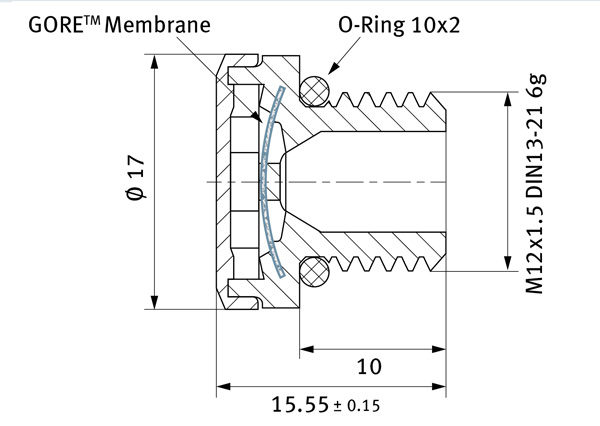

设计和尺寸
单位为毫米 PolyVent High Airflow dimensions

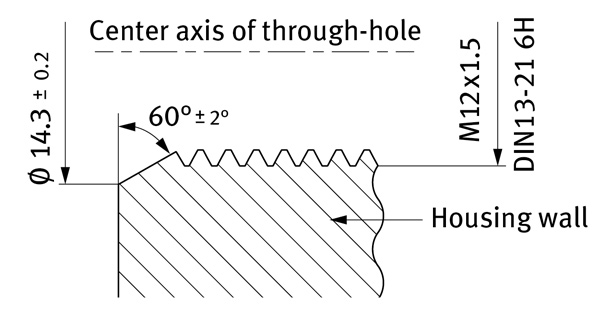

安装建议
  • 安装在水或其他污染物无法聚集的平整垂直表面上。
  • 使装有透气膜的一面朝外。
PolyVent High Airflow installation
