GORE® 民用航空航天以太网电缆

戈尔的电缆为现代航空电子网络提供更高的数据传输速率,满足民用航空市场的新兴需求。我们的电缆拥有坚固的结构,产品体积小、重量轻、柔性好且易布线,电气和机械性能卓越,超过六类网线的要求。

联系我们

+1 800 626 7708

Germany

+49 9144 6010

+49 9144 6816 (fax)

UK

+44 1382 56 1511

+44 1382 56 1007 (fax)

Italy

+39 045 6209 209

+39 045 6209 165 (fax)

France

+33 1 5695 6565

+33 1 5695 6401 (fax)

Spain

+34 93 480 6900

+34 93 373 7850 (fax)

Sweden

+46 31 7067800

+46 31 864226 (fax)

China (Beijing)

+86 10 5707 4999

+86 10 5707 4900 (fax)

China (Shanghai)

+86 21 5172 8299

+86 21 6247 9199 (fax)

China (Shenzhen)

+86 755 8359 8262

+86 755 8359 1654 (fax)

South Korea

+82 2 393 3411

+82 2 393 1285 (fax)

Japan

+81 3 6746 2582

+81 3 6746 2571 (fax)

概览

随着航空行业对数字网络的传输速度要求更快、对性能的要求更高,以太网互连需要提供更可靠的信号完整性,实现较长距离的高速数据传输。

GORE航空航天以太网电缆为满足现代航空数字网络不断增加的数据需求而设计,比六类网线的电气要求更加出众,能够提供可靠的信号完整性,充分实现了高达 10 Gb/s长距离高速数据传输。

使用戈尔的材料,有助于缩小体积、减轻重量
更小线径的六类网线

更小线径的六类网线

戈尔电缆能够大大减轻重量,同时保持可靠的信号完整性。电缆的设计独特,比一般六类网线的线径小24%、轻25%。戈尔的工程含氟聚合物材料使这种电缆(26 AWG)能够插入8号端子。

我们的电缆信号完整性卓越,因此在您的系统架构中可使用更小线径的电缆。凭借优异的电气性能和较长的传输距离,这些电缆可降低额外的信号放大需求,从而进一步减轻重量并降低功率要求。

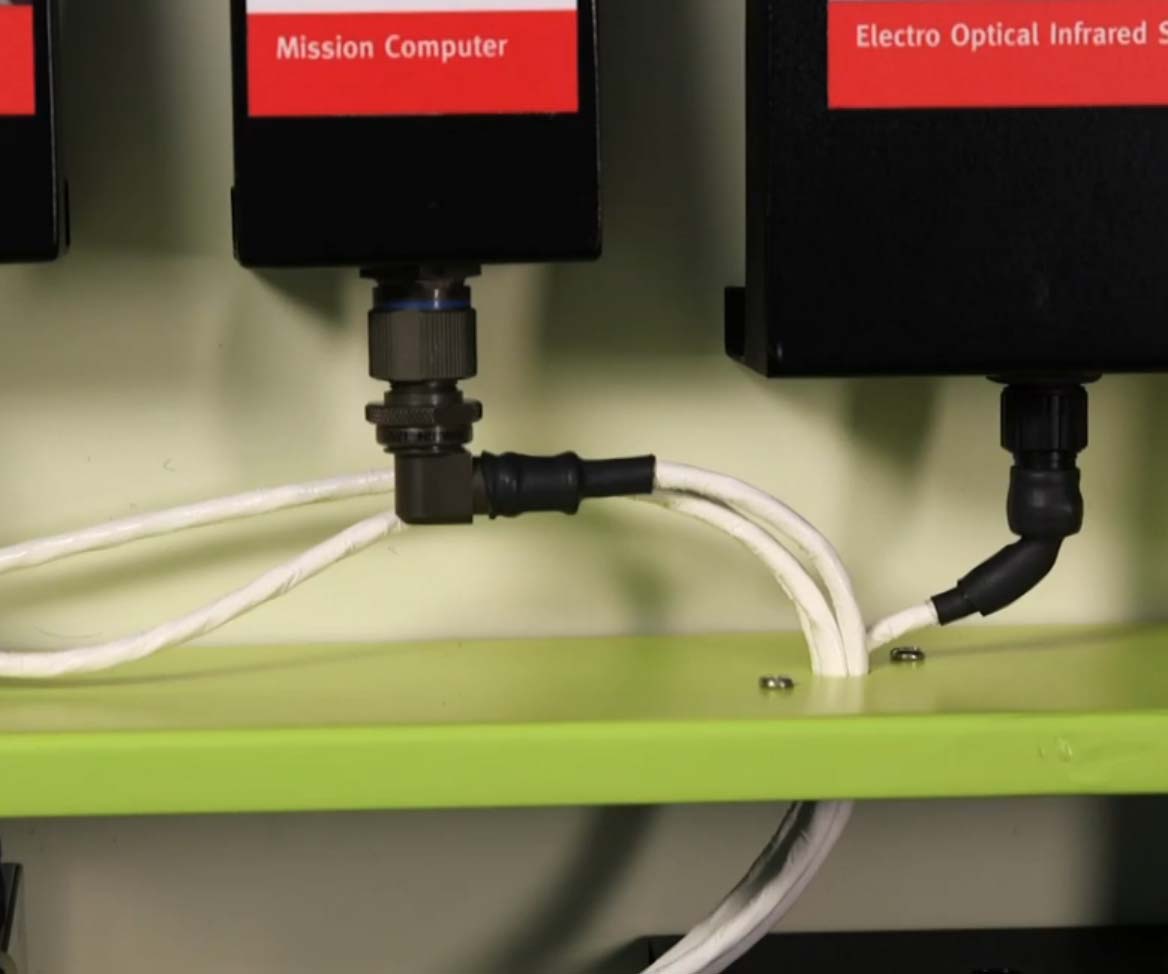

安装更容易

GORE航空航天以太网电缆由于体积小、弯曲半径小、柔性高,可在有限空间内轻松布线,同时也能够很容易在现有飞机结构中进行改装。

这些电缆的众多优点确保了飞机在使用期内的系统性能,如衰减速率低、串扰可能性极小、屏蔽效能提高,安装方便等。

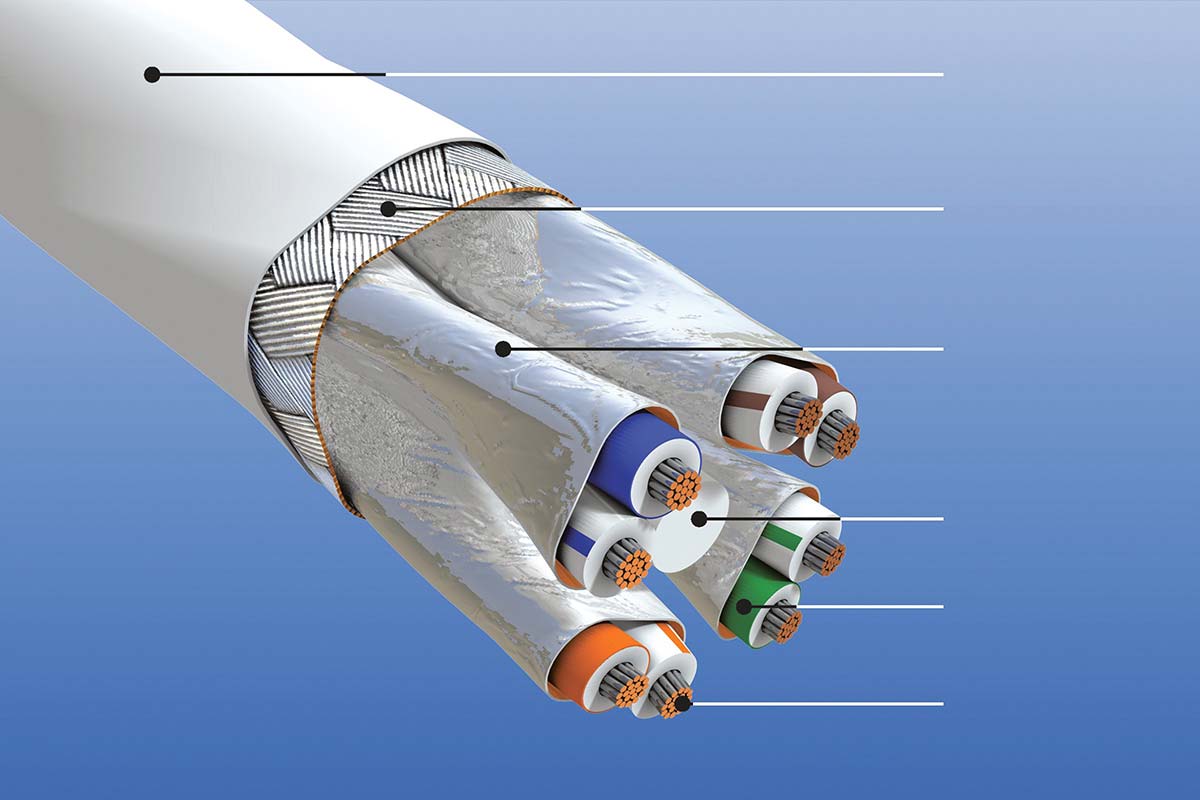

GORE航空航天以太网电缆的高密度构造
A
B
C
D
E
F

工程含氟聚合物护套

关闭

编织屏蔽层

关闭

镀铝聚酰亚胺屏蔽层

关闭

全氟共聚物填充剂

关闭

色码复合介电材料

关闭

导体

关闭

GORE航空航天以太网电缆的高密度构造

应用

GORE航空航天以太网电缆旨在为各种民用航空应用提供可靠的性能,包括:

  • 航空电子网络
  • 机舱管理系统
  • 以太网主干网
  • 数字视频系统
  • 飞行管理系统
  • 机舱娱乐(IFE)系统

如果您有任何疑问或存在任何特定应用需求,请联系戈尔代表

优点

GORE航空航天以太网电缆为制造商提供了众多优势,帮助他们改善电气和机械性能,如:

可靠的信号完整性,充分实现了高达 10 Gb/s的长距离高速数据传输

可靠的信号传输,在长达80米的距离内符合六类网线要求

长距离高速数据传输,最大限度地降低了额外的信号放大需求

设计独特、电气性能卓越、衰减速率低、串扰可能性极小且屏蔽效能提高

高密度构造使得电缆重量轻25%,经验证每1,000英尺减轻13磅

由于线径小24%,因此柔性好、弯曲半径小,可在有限空间内轻松布线

了解关于戈尔电缆优点的更多详情,请联系戈尔代表

特性

以下数值表明了GORE航空航天以太网电缆的电气、机械和环境特性。

电气特性
标准阻抗(欧姆) 100 ± 10
额定电压 (V) 500
传播速度(标称)(%) 80
延时(标称) [ns/m (ns/ft)] -24 AWG 4.10 (1.25)
电容 [pF/m (pF/ft)] 42.6 (13)
介电材料耐压值 (Vrms)
  导体对导体
  导体对屏蔽体

1500
1000
机械/环境特性
护套材料 工程含氟聚合物
护套颜色 白色
导体 镀银铜线
导体色码 纯蓝色/蓝白条纹相间
纯橙色/橙白条纹相间
纯绿色/绿白条纹相间
纯棕色/棕白条纹相间
介电材料 膨体聚四氟乙烯/聚四氟乙烯 (ePTFE/PTFE)
介电材料 -55 to 200
图纸

电缆连接器信息

GORE® Aerospace Ethernet Cables

下载戈尔如何将GORE航空航天以太网电缆与主要的高速航天航空接头连接的最佳操作规范,以及电缆连接器兼容性的相关电气参数。

下载连接器的装配图
零件编号。


注意:图纸仅作参考用途,为客户提供戈尔电缆与接头连接最佳操作规范涉及的有关连接器选项的相关信息。图纸中特定的装配件非戈尔生产。
