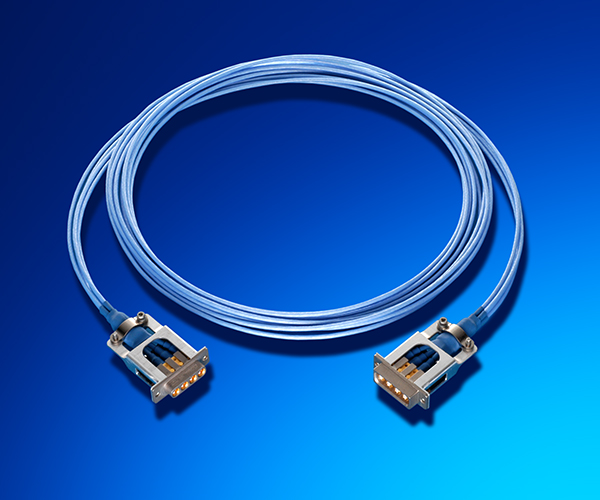

在太空中,信号速度和完整性可能是任务成败的关键。GORE®对称互联组件尺寸小、重量轻,具有极好的柔性,传输速度高达1 Gb/s,可经受住太空中恶劣条件的考验。

联系我们

中国(上海)

+86 21 5172 8299

+86 21 6247 9199 (传真)

中国(北京)

+86 10 5707 4999

+86 10 5707 4900 (传真)

中国(深圳)

+86 755 8359 8262

+86 755 8359 1654 (传真)

United States

+1 800 311 3060

Germany

+49 9144 6010

+49 9144 6816 (fax)

UK

+44 1382 56 1511

+44 1382 56 1007 (fax)

Italy

+39 045 6209 209

+39 045 6209 165 (fax)

France

+33 1 5695 6565

+33 1 5695 6401 (fax)

Spain

+34 93 480 6900

+34 93 373 7850 (fax)

Sweden

+46 31 7067800

+46 31 864226 (fax)

South Korea

+82 2 393 3411

+82 2 393 1285 (fax)

Japan

+81 3 6746 2582

+81 3 6746 2571 (fax)

资源中心

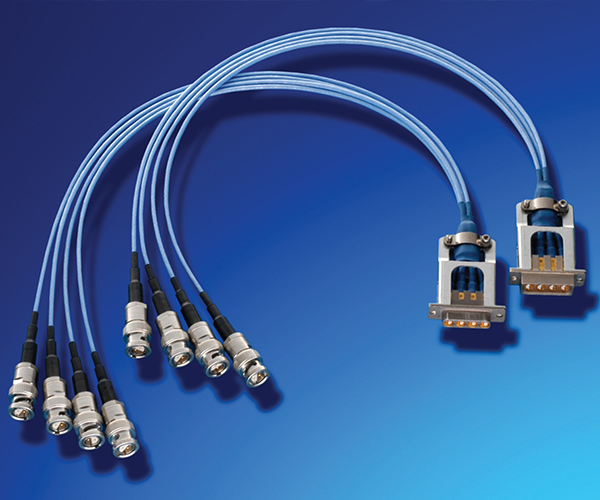

assemblies

Aerospace Spaceflight

This document details the features and benefits of GORE® Space Cables and Assemblies Symmetrical Interconnects.

English (U.S.)

所有资源 GORE® 宇航电缆和组件:对称互联组件

概况

改善航天器电子设备的信号传输质量

实现航天器各部分之间的高效通信,信号速度和完整性非常关键。电缆是数据传输的生命线,通常需要在航天器中的狭小空间内布线。只有柔性和韧性都表现优异的电缆,才能可靠地保持信号完整性。

GORE对称互联组件为航天器各部分间的连接保证了可靠的机械耐久性,同时还保障了杰出的信号完整性。这些均衡的单个双轴(Twinax)电缆体积小、重量轻,且具有极好的柔韧性,并能够在数据传输速度高达 1 Gb/s 时,同样保持杰出的信号完整性。

该电缆满足ESCC-3902/002的严格要求,已列入欧洲航天局合格零件清单(ESA QPL),为航天器在外太空成功执行任务提供关键的质量保证。

电缆背后的科学依据
在电缆中使用膨体聚四氟乙烯(ePTFE)有助于减少电气系统间的干扰。

在电缆中使用膨体聚四氟乙烯(ePTFE)有助于减少电气系统间的干扰。

GORE对称互联组件的出色性能主要得益于采用了其独特材料——膨体聚四氟乙烯(ePTFE) 作为电缆绝缘材料。

通过在电缆中使用膨体聚四氟乙烯,戈尔可严格控制阻抗以减少干扰,同时在电缆中的不同导线间保持均衡传输。凭借膨体聚四氟乙烯(ePTFE)材料的微孔结构,GORE对称互联组件比其他电缆质量更轻,而且性能相当,最大程度地减少相关平衡质量预算的难题。

特点和优点

GORE对称互联组件的可靠特点:

  • 信号速度高达1 Gb/s
  • 高密度/减少质量
  • 均衡的屏蔽导线
  • 单元间的高速链路

通过结合这些特点和聚四氟乙烯(PTFE)的材料优点,该电缆可实现:

  • 系统组件间的出色兼容性
  • 为系统集成和维护降低成本
  • 模块系统可灵活设计
  • 在其结构中采用了坚固耐用的材料,可靠性更强
  • 制造设施符合ESA 要求,并通过 DIN EN ISO 9001:2000 认证,确保重要的可靠性

此外,戈尔遍布全球的工程团队为您提供销售和技术支持。如果您对GORE®对称互联组件有任何疑问,请联系我们

应用

在航天器上,GORE对称互联组件通常用于以下方面:

  • 数字信号处理器
  • 高分辨率相机和传感器
  • 高速子系统互联组件

迄今,许多重要的任务已应用我们的对称互联组件,包括:

  • 欧洲遥感卫星(ERS1/ERS2)
  • 极地平台
  • ENVISAT卫星
  • XMM太空天文台
  • 国际空间站 (ISS)
  • INMARSAT

规格

戈尔所有对称互联组件均满足这些 ESCC 3902/002的技术规格,已被纳入欧洲航天局合格零件清单(ESA QPL)。

特性
工作温度范围 -200°C至+180°C
短时最高温度 260°C
介电材料 膨体聚四氟乙烯 (ePTFE)
外护套 PFA
导体结构 同轴镀银铜
工作电压 100 V RMS
最大重量 36 g/m
最大直径 5.2 mm
弯曲半径 10 x 外径(重复)或 6 x 外径(一次)
传输速率 高达1 Gb/s
最大电容:导体对导体 68 pF/m

<e>

订购信息

GORE对称互联组件有不同的线规尺寸和阻抗性能可供选择。在选择适合的产品型号时,请考虑您的应用需求,若存在任何疑问,请 联系我们

产品型号  线规尺寸(AWG) 阻抗(ohm)
GBL-075-24 24 75
GBL-100-22 22 100(含加蔽线)
GBL-120-30 30 120
GBL-120-28 28 120
GBL-120-26 26 120
GBL-120-24 24 120

<e>

相关资料

如想了解GORE对称互联组件的更多资料,请查看产品数据表及白皮书(内容有关确保电气峰值性能的电缆特性的讨论)等资料。
