戈尔为航空和国防、航天、半导体以及测试和测量环境中的耐弯折应用提供具有显著机械和电气优势的高性能电缆组件。与竞争对手相比,GORE微波/射频组件系列具有以下优势:

  • 在广泛频率范围内可重复的精确测量
  • 经过验证具有一致的相幅稳定性
  • 电缆插损低,具有可靠的驻波比 (VSWR)
  • 具有最佳电磁干扰/电磁兼容(EMI/EMC)性能的电缆组件
  • 具有最小矢量幅度误差(EVM)的电缆组件
  • 耐久的射频电缆,可承受冲击、振动、磨损、化学品等
  • 具有温度稳定性的电缆组件,适用于极端热环境
  • 弯曲半径小,布线更容易、更快
  • 采用超柔性同轴电缆,提高安装效率
  • 具有多种重量轻、弯曲半径小的高柔性同轴电缆供选择,减轻重量
  • 提供各种同轴电缆微波连接器,实现灵活自由的设计

我们在坚固轻便和柔性与可重复性精确测量之间取得平衡,并整合到同一个解决方案。我们的电缆组件具有最佳的射频屏蔽效能和最低的射频泄漏,是当今许多行业提供的替代方案无所能及的。

耐久性与柔性俱佳的设计

我们从内部导体开始设计坚固耐用的电缆组件。从同轴电缆材料膨体聚四氟乙烯(ePTFE)固有的高柔性特性开始,我们利用广泛的特性数据库选择电缆护套和同轴介电绝缘层。

我们专有的同轴电缆构造方法和连接器确保在弯折时保持一致的电气性能。我们整合这些方法和材料,以复制和交付性能可靠的射频微波电缆。

我们的柔性射频电缆弯曲阻力小、回弹极低,因为螺旋绕包的屏蔽层在弯曲外侧增加,在内侧减少。在弯曲和弯折过程中,只要不大幅超过建议的最小弯曲半径,屏蔽层就不会打开或导致电磁干扰(EMI)泄漏。

在我们的一些电缆设计中,绞合中心导体微波同轴线和独特的材料进一步提高了电缆的柔性和低回弹性能。与竞争对手相比,用于通用测试和互连的GORE微波/射频组件等产品久经验证,在复杂的系统配置中更易于布线。

除了柔韧性外,我们的微波同轴电缆系列还有坚固的保护层,可以轻松应对苛刻的条件,如磨损、冲击、振动和化学品。我们的许多型号组件久经验证,能够承受极端的高温和湿度,拥有更持久的使用寿命。

例如,GORE-FLIGHT®微波组件为民用和国防飞机应用提供安装即无忧的解决方案。这些电气稳定的电缆组件久经验证,在安装后、使用过程中以及长期都可以实现最低的插损和更可靠的驻波比。

戈尔坚固耐用的超柔性同轴电缆结构适用于通用测试和互连应用。
A
B
C
D
E

PFA护套

关闭

抗扭编织层

关闭

绕包镀银外导体

关闭

镀银铜导体

关闭

ePTFE绝缘

关闭

应用于通用测试和互连的GORE微波/射频电缆组件的超柔性结构

经严格测试和获得预认证

戈尔对射频电缆性能下降相关的故障模式和机制有深入的了解。因此,我们根据最新的行业标准,在布线前、安装后和实际环境中严格测试我们的产品,包括但不限于:

  • 电缆柔性测试标准和戈尔内部模拟器,以建立和记录电缆组件预期的弯折寿命
  • 同轴电缆测试程序,作为验证组件电气和机械性能(如冲击和振动)的众多程序之一
  • 射频泄漏测试,以验证组件的射频屏蔽效能

我们确保所有产品满足、甚至在某些情况下超过行业标准和客户的要求,如符合RoHS标准的电缆组件。我们可以为各行业的许多同轴电缆应用提供预认证设计,为您节省时间和成本。

久经验证的可靠解决方案

多种电缆配置

戈尔提供各种配置和直径的同轴微波电缆,以满足航空和国防、航天、半导体或测试和测量的特定应用要求。我们还可以根据客户要求,提供同轴电缆相位匹配和时延。

虽然我们的产品根据其耐用性和柔性在外观上有所不同,但戈尔标准同轴电缆型号在任何应用和条件下,都能保持其低或超低插损,和优异的驻波比(VSWR)性能。

例如,GORE® PHASEFLEX® 微波/射频测试组件是测试在高热环境下运行的关键航天系统的理想选择。该组件确保了可预见的精确和可重复的同轴电缆性能。

假如我们的标准型号不符合您的需求,我们可以定制柔性更佳的微波电缆,以适应您所需的应用,甚至是高温同轴电缆。

应用于测试和测量的戈尔同轴电缆的耐热结构。
A
B
C
D
E
F
G
H
I

编织护套

关闭

外扎带

关闭

耐扭转编织层

关闭

抗压保护层

关闭

内护套

关闭

内编织层

关闭

电气屏蔽

关闭

ePTFE绝缘

关闭

中心导体

关闭

GORE PHASEFLEX微波/射频测试组件的耐久结构

多种连接器选择

由于连接器的选择决定了电缆组件的屏蔽效能,我们提供为戈尔组件而专门设计的各种类型微波同轴连接器。各种连接器针对优化每种组件的性能而设计,将损耗和反射降至最低,从而优化信号传输。我们标准型号的大多数微波同轴连接器可用于耐弯折电缆组件。

戈尔稳幅稳相的电缆组件应用

图片来源:是德科技

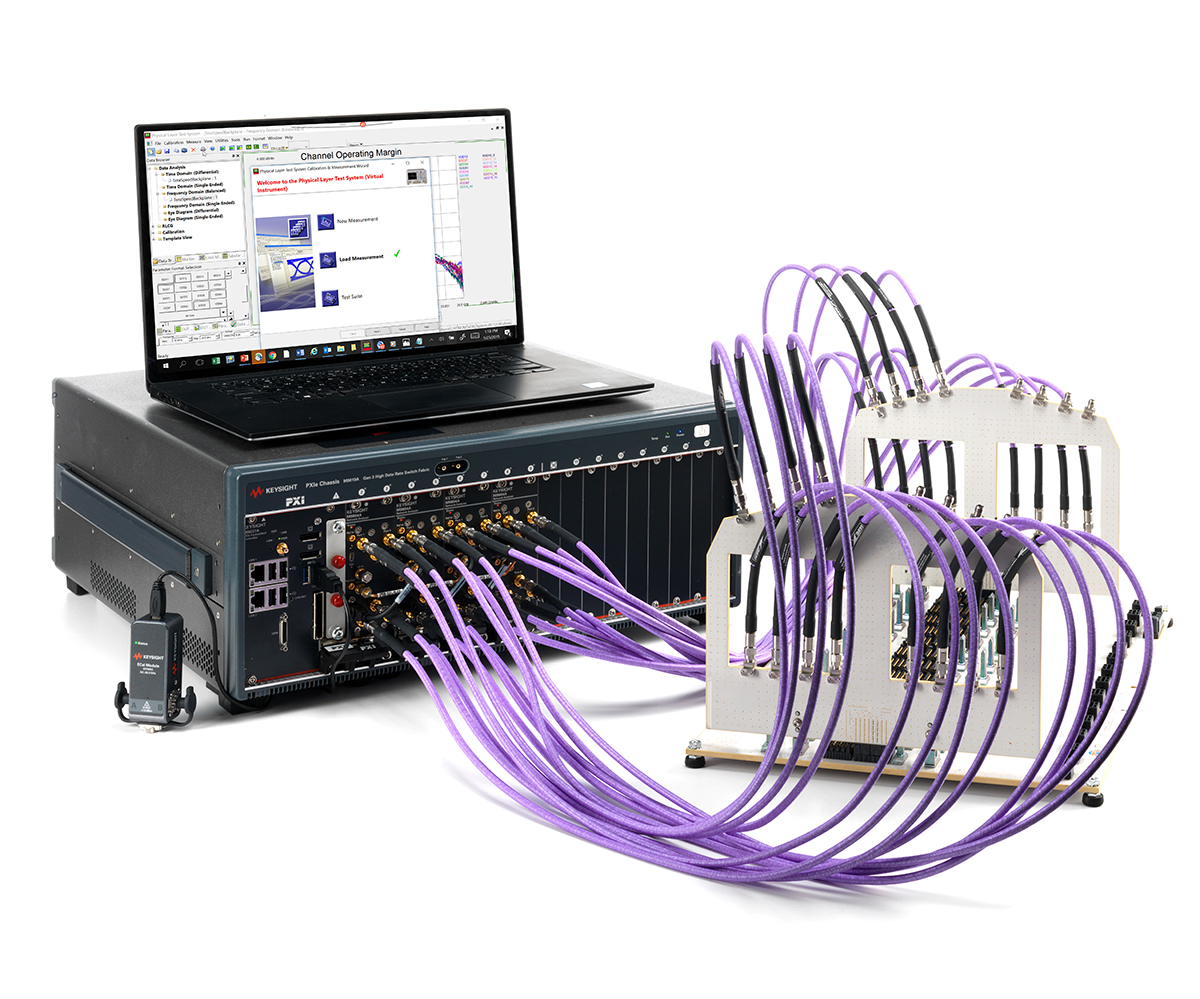

GORE PHASEFLEX微波/射频测试电缆组件0N型应用在是德科技M9804A多端口测试系统。

在线工具

使用方便,快速获取结果
可以在笔记本电脑、平板电脑或手机上使用Gore微波/射频电缆组件设计工具。

戈尔的在线资源旨在方便您选择适合您的特定应用要求的微波组件。

通过我们的微波/射频电缆组件设计工具,您可以使用台式电脑、平板电脑或手机轻松地设计组件。无论您是从事航空和国防、航天、半导体还是测试和测量行业的工作,您都可以设计满足您的特定需求的组件。完成组件设计后,您可以快速下载所设计的定制组件的参数表。您也可以提交设计的组件以获得报价,我们的专家将审核您的设计和应用需求。

我们的微波/射频电缆组件计算器可以计算不同类型戈尔电缆组件的插损、驻波比和其他参数。一次最多可选择和比较3个组件。

如需了解更多信息或对我们的微波电缆和连接器有任何疑问,并希望讨论您的具体应用需求和获取报价,请立即联系戈尔销售代表
