概述

当今常规汽车、混合动力汽车和电动汽车中,电气和电子模块(EEM)对于确保系 统性能而言必不可少。即便暴露在恶劣工作条件下,这些敏感模块也必须准确可 靠地长期运行。

无论安装在引擎盖下,还是在底盘附近,电气和电子模块都需要可靠保护,以抵 御以下危害:极端温度和压力;水喷洒、溅射或涉深水;具有破坏性的车用液体、 灰尘、污物和道路碎屑。

GORE® 防水透气产品能够可靠抵御这些危害,防止电气和电子模块在恶劣或极 端环境下发生损坏和性能下降,或者过早出现故障。

它们可以有效地阻止雨水、冰雹、雪、灰尘、污物和碎屑进入,还可以快速持续 地响应压差,迅速平衡过压和真空,从而保护密封的完整性,延长使用寿命,并 且防止水和污物进入模块。

GORE®防水透气产品如此高效的秘诀是什么?

我们的防水透气产品得益于戈尔TM透气膜专利技术。其微孔结构让空气和气体能 够自由通过,从而平衡压力,让水分在产生问题之前扩散掉。由于这种透气膜的 孔比水滴小两万倍,因此能够防止液体及细小灰尘和微粒进入。

在世界各地经过现场验证

数以亿计的 GORE®防水透气产品已在全球汽车平台上的电气和电子模块中投 入使用,因为它们具有以下优点:

  • 无论汽车处于行驶还是停车状态,均可快速持续地平衡由于环境变化产生 的过压和真空。
  • 有效地扩散水分,解决冷凝难题。
  • 可靠地阻止水、危险车用液体和微粒进入外壳,防止损坏电子元件。
  • 提供一整套防水透气解决方案,采用嵌入型、背胶型和焊接型结构,适用 于任何电气或电子模块。

20 多年以来,我们与全球原始设备制造商(OEM)及一级车灯供应商密切合作, 提升电气和电子控制单元、传感器/促动器、电机、混合动力汽车以及电动汽车 组件的可靠性。我们在美国、德国、日本、韩国和中国均设有技术支持和测试中 心,以便我们的应用工程师随时为您效劳。从产品概念到生产集成环节,也可随 时与您的设计团队展开紧密协作。

产品对比

作为汽车领域的专业合作伙伴,戈尔拥有先进的防水透气技术,针对不同的汽车 电子应用提供多种配置。

我们的防水透气产品可采用嵌入型、背胶型和焊接型安装,提供多种性能选项和 尺寸以供选择,满足您的特定应用需求。

要了解我们提供的产品,请首先阅读此概述,然后查看技术规格书以获取更多详 细信息。或者联系我们:我们的工程团队可以帮助您确定适合您应用的防水透气 解决方案。

完整的防水透气产品组合

嵌入型安装的 GORE®防水透气产品

紧固耐用,易于集成。

  • 标准系列:适用于暴露在普通车用液体和最高125°C温度(短期峰值温度可达到140°C)下的 部件。
  • 高温系列:可提供长期耐化学性和耐矿物油性(即便长期暴露在高达150 °C的温度下)。
  • 高透气量系列:典型透气量是我们标准系列的5倍,适用于混合动力车较大尺寸的部件/电机/ 电池。
  • 紧凑系列:低剖面设计,提供可靠耐用的防护,适用于较小尺寸的部件。提供可扫描数字矩阵 代码(DMC),可进行 100%透气量检测并提高可追溯性。

焊接型安装的 GORE®防水透气产品

节省空间,安装简易牢固,为敏感电子元件提供持续保护。

  • 高透气量系列:使用多层的层压材料结构,提供极高的透气量和良好的耐 化学性。在从-40 °C 至 125 °C 的典型工作温度下使用。以袋装模切片的 形式提供。

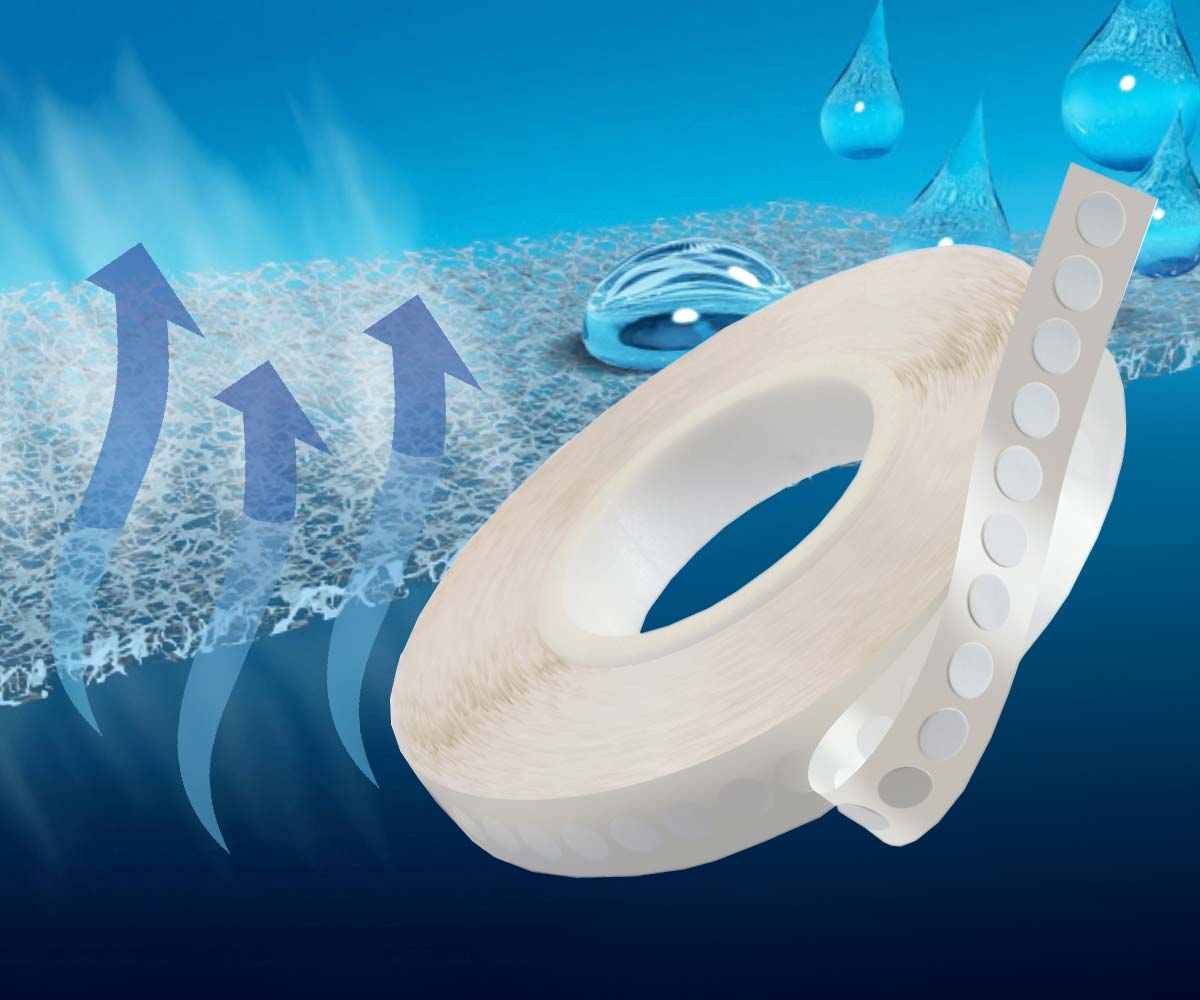

  • 高温系列:款式极薄,提供出色的耐温性和耐化学性。100%膨体聚四氟乙烯 (ePTFE)材料构造,耐受-40°C 到 160°C 的工作温度。以卷装模切片的形 式提供。

  • 新推出的高透水压系列:WEP(透水压)耐受试验可测量透气膜泄漏之前可以 承受的水压。高透水压系列的透水压耐受力达到了其它焊接型防水透气产 品的两倍,具有高透气量,耐温范围从-40 °C 至 150 °C。采用 100%膨 体聚四氟乙烯(ePTFE)材料构造。以卷装模切片的形式提供。

背胶型安装的 GORE®防水透气产品

体积小,重量轻。安装简易,粘接牢固,具有很强的防液封性能,保持高 透气量。

  • 高透水压系列:即便在最恶劣的条件下,这些 100%膨体聚四氟乙烯全透气膜防 水透气产品也能提供优异的保护性能和耐用性。提供四种尺寸,适用于小型到 中型外壳。

  • 高透气量系列:这些层压防水透气产品提供极高的透气量,实现更快速的压力平 衡。提供三种尺寸,适用于中型外壳。

新产品: AVS 110

新推出的GORE® 胶黏式防水透气产品AVS 110

新推出的GORE® 胶黏式防水透气产品AVS 110

尺寸小巧、性能卓越,为引擎盖下的电子产品提供可靠防护。了解跟多.

应用

为了应对影响控制单元、传感器、促动器、电机和混合动力汽车/电动汽车组件 的一系列挑战,戈尔提供了优秀的防水透气解决方案。我们的所有防水透气产品 都在实验室和现场条件下经过广泛测试和评估,以确保其具有一致和可靠的性 能,从而满足您的期望,也满足您客户的期望。

控制单元

发动机控制单元

发动机控制单元

高价值的控制单元在引擎盖下工作,环境恶劣,极富挑战,因为这些敏感元件暴 露在极端温度下,易受车用液体或喷射水的污染。戈尔的 AVS 14、67、200 嵌 入型防水透气产品性能卓越,可在保护关键发动机控制单元免受环境污物影响的 同时提供快速空气交换,以确保长期的通气可靠性。

ABS 控制单元

ABS 控制单元

对安全性能至关重要的 ABS 控制单元必须在整个使用寿命周期内采用可靠的通 气措施。暴露在发动机缸体或排气系统产生的温度波动或引擎罩内常见的污物 中,会导致普通的通气措施失效。GORE®汽车防水透气产品专门针对此类应用 设计生产,通过了确保可靠性及耐久性的性能测试。我们的焊接型和嵌入型防水 透气产品可有效平衡压力并阻隔污物,减少产品的保修问题。



传感器

湿度传感器

湿度传感器

要让传感器快速适应环境条件的变化,它们必须始终具有高透气量和高水汽散发 率。快速平衡压力对于保持准确读数和防止传感器故障至关重要,这些故障有可能会升级为组件或系统故障。我们的高透气量背胶型和焊接型防水透气产品有利 于湿度传感器快速适应环境变化,以提高性能和客户满意度。

位置传感器和促动器

位置传感器和促动器

这些传感器非常靠近发热的发动机部件,因而会遭遇极端的温度波动,它们还会 接触引擎盖下的腐蚀性气体和液体。此类恶劣条件可能导致读数错误,甚至直接 引起传感器故障,进而导致部件或系统故障。而我们的背胶型和焊接型防水透气 产品,即便是小直径产品,也能快速平衡压力,让位置传感器和促动器持续提供 精确读数。它们耐化学腐蚀,可提供针对高腐蚀性气体和液体的长期保护。

雷达传感器

雷达传感器

雷达传感器身负避免道路交通事故的重任。这些传感器通常安装在汽车前饰板或 保险杠附近,必须耐受各种极端天气,从结冰、下雨到酷暑,还要耐受道路危害, 例如水坑、砂砾、油污和泥浆等。GORE®背胶型和焊接型防水透气产品提供出 色的保护,能够有效地阻隔水、油污和微粒,从而可靠地保护敏感的雷达设备, 长期抵御水和侵蚀性道路污物的影响。

氧气传感器

氧气传感器

为了耐受可能超过 250 °C 的工作温度,氧气传感器需要极为高效的防水透气性 能和高透气量,以实现快速压力平衡。同时,防水透气产品必须有效保护传感器, 防止它被水、污物和其它微粒污染。我们的高温氧气传感器透气管专为在各种条 件下执行这些功能而设计。它们采用 100%膨体聚四氟乙烯(ePTFE)制做,经过 专门的设计、测试和验证,可在全球各地的恶劣工作条件下提供快速响应和可靠 保护,甚至在超过 250 °C 的温度下也能做到。要获取技术信息,请联系您的戈 尔销售代表。

电机

雨刮器电机

雨刮器电机

雨刮器电机对于驾驶员的安全至关重要,但它们的耐用性可能受到众多因素的影 响,包括极端天气、车主采用的清洁剂、高压蒸汽喷射等。在日益重视节省成本 的环境中,OEM 厂商需要更高效的透气性能,以保护雨刮器电机并延长其使用寿命,从而减少保修索赔。戈尔提供了一系列焊接型防水透气解决方案,能够充 分保持雨刮器电机的性能,而且更加经济高效。

电子泵电机

电子泵电机

出于排放和燃料消耗方面的考虑,人们从带传动的机械泵过渡到电子泵。但是, 敏感的电子元件需要更多保护,以抵御引擎盖下的各种危害,例如极端温度差、 暴露在车用液体或高压蒸汽喷射下。戈尔的高透气量防水透气产品组合能够控制 温度和压力的快速变化,同时有效防止水、液体和其它污物进入。其性能久经验 证,能够更加可靠地保护电子泵电机,有效减少保修索赔。

起动电机

起动电机

起动装置的可靠性向来至关重要,对于―起动/停止‖系统更是如此,因为它们的循 环周期远快于老式设计。为了可靠地反复执行起动,这些系统需要更好的保护, 以抵御大幅温差以及车用液体、污物和其它微粒。对于暴露在引擎盖恶劣环境下 和道路碎屑危害之下的起动电机而言,耐用的背胶型和焊接型防水透气产品可以 提供持久保护。

混合动力和电动车辆部件

变流器/逆变器

变流器/逆变器

变流器/逆变器通常都必须有大体积的外壳。它们需要透气量更高的防水透气性能,以保护 敏感的电子元件,防止发热和过早出现故障。虽然液冷外壳能够有效地降低内部温度,但也 会增加凝露。这个问题的解决之道仍然是改良的透气功能。GORE®背胶型防水透气产品全 透气膜高透气量系列能够有效地减少凝露,随着环境条件变化,快速平衡内部压力。我们的 防水透气产品提供一道可靠持久的屏障,有效阻隔液体和微粒等污物。

充电器

充电器

充电器的高电压/电流强度会在外壳内产生高温,从而形成压力差,在密封件上 产生应力,导致外壳出现疲劳裂纹。虽然耐用型外壳可以解决这个问题,但它会 让设计变得复杂,并且增加成本。戈尔提供耐高温防水透气产品组合,能够快速 有效地平衡压力,同时阻隔环境和汽车中的污物。这些产品简化了外壳设计,从 而降低材料和生产成本,此外,还具有久经验证的长期可靠性,能够减小对密封 件的压力,防止过早出现故障,降低保修成本。

配电模块

配电模块

即便安装在引擎盖下,易受油、车用液体、清洁剂的污染,配电模块也必须提供 ―防故障‖性能。内部压力积聚也是另一可能的缺陷,特别是在一个大体积模块可 能包含多个电子助力单元的情况下。为了保护该关键任务模块的性能,全球各地 的 OEM 厂商将目光转向我们的背胶型防水透气产品。它们可以有效地防止污物 进入外壳,同时提供快速可靠的空气交换以管理压差。

电力牵引电机

电力牵引电机

高价值的电力牵引电机是推进系统的核心。这些电机不容出现任何故障。由于它 们安装在靠近路面的位置,因而会暴露在极端环境条件和工作危害下,包括结冰、 泥浆、盐水浸泡、砾石和道路碎屑等。我们的嵌入型和背胶型防水透气产品提供 了改良的保护效果和可靠的透气性能,满足这些高价值电机的需求。它们能够快 速响应压差,并阻止会影响电机寿命的污物。

电池组/电池箱

电池组/电池箱

由于电池组和电池箱的内部体积很大,因而它们对温度变化极为敏感。温度变化 可能导致压力积聚或形成真空,从而对密封件产生应力,将污物吸入外壳。结冰、 泥浆、盐水和道路碎屑导致的恶劣环境和工作条件可能进一步缩短电池组的使用 寿命,并影响性能。我们的高透气量防水透气产品组合提供了压力管理和屏障保 护之间的最佳平衡,因而能够简化单元设计、减轻重量、降低生产成本和减少保 修索赔。
