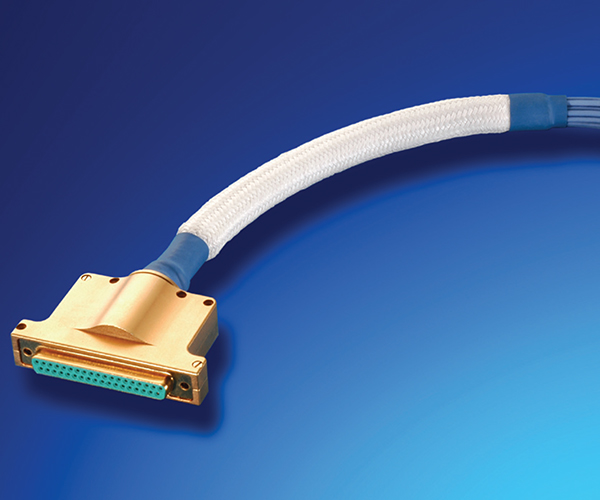

GORE® 宇航电缆及组件: LVDS互联组件

航天任务是否执行成功取决于航天器系统能否稳定传输数据。GORE LVDS互联组件能够保持出色的信号完整性,减少时延及中断情况,以确保能可靠地获得及交换数据。

联系我们

中国(上海)

+86 21 5172 8299

+86 21 6247 9199 (传真)

中国(北京)

+86 10 5707 4999

+86 10 5707 4900 (传真)

中国(深圳)

+86 755 8359 8262

+86 755 8359 1654 (传真)

United States

+1 800 311 3060

Germany

+49 9144 6010

+49 9144 6816 (fax)

UK

+44 1382 56 1511

+44 1382 56 1007 (fax)

Italy

+39 045 6209 209

+39 045 6209 165 (fax)

France

+33 1 5695 6565

+33 1 5695 6401 (fax)

Spain

+34 93 480 6900

+34 93 373 7850 (fax)

Sweden

+46 31 7067800

+46 31 864226 (fax)

South Korea

+82 2 393 3411

+82 2 393 1285 (fax)

Japan

+81 3 6746 2582

+81 3 6746 2571 (fax)

资源中心

Space Cables and Assemblies

Aerospace Spaceflight

This document details the features and benefits of GORE® Space Cables and Assemblies LVDS Interconnects.

English (U.S.)

所有资源 GORE® 宇航电缆及组件: LVDS互联组件

概况

提升电气系统之间的数据完整性

数据完整性对开展航天任务时维持航天器系统间的通信至关重要。连接系统的电缆对数据质量和传输速率具有直接影响。GORE 低压差分信号 (LVDS) 互联组件将坚固耐用设计和杰出电气性能相结合,提供卓越的信号完整性,并已列入欧洲航天局合格零件清单(ESA QPL)。

GORE LVDS互联组件有助于降低时延和信号传输时滞,同时消耗更少功率,并将电磁干扰降到最低。它们体积小,弯曲半径最小,易于在狭小空间安装。该互联组件重量轻,有助于降低航天器的质量,进而可减少将航天器送入太空所需能耗。每一股电缆中有很多单独的电线,有助于增加电缆的柔性,便于布线。

电缆背后的科学依据

GORE LVDS 互联组件的杰出性能主要得益于采用了戈尔独特材料技术——膨体聚四氟乙烯 (ePTFE) 作为电缆绝缘材料。这种高性能的绝缘材料可提供出色的信号控制,适用于需要严格控制阻抗的应用。膨体聚四氟乙烯具有化学惰性和热稳定性,使得GORE LVDS互联组件适用于狭小的空间,不会影响信号传输的强度和质量。

特点和优点

GORE LVDS互联组件值得信赖的特点:

  • 单个信号对具有最严格100 ohm阻抗
  • 信号衰减和串扰低
  • 出色的EMC性能
  • 基于ESA 3902/002的Twinax设计
  • 多种连接器选择
  • 频率高达3 Gb/s
  • 通过QTP性能实现抗震和抗冲击

通过结合这些特点和聚四氟乙烯(PTFE)的材料优点,这款电缆可实现:

  • 优异的信号完整性、噪音最小、严格的阻抗控制以及杰出的EMC性能
  • 从同步匹配接口实现高速传输
  • 分配时间敏感信号的各条线之间具有出色的时钟同步
  • 体积小,弯曲半径更小,更容易安装
  • 制造设施符合ESA要求,并通过DIN EN ISO 9001: 2008认证,确保重要的可靠性

此外,戈尔遍布全球的工程团队为您提供销售和技术支持。如果您对GORE LVDS互联组件有任何疑问,请联系我们

应用

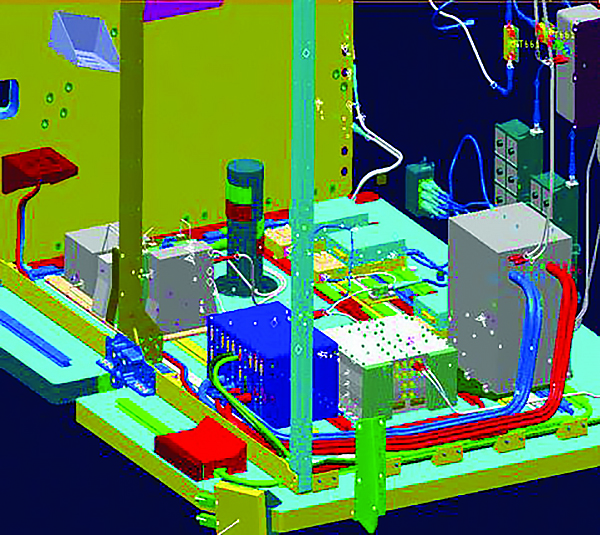

Interbox连接

我们的LVDS互联组件经常用于Interbox连接中。(图片:ESA)

在航天器上,GORE LVDS互联组件通常用于以下方面:

  • 窄带互联
  • Interbox连接
  • 宽带互联

迄今,许多重要的任务已应用我们的LVDS互联组件,包括:

  • INMARSAT4
  • SKYNET5
  • 中国卫星

逾25年来,我们为航空业提供了高度可靠的电缆解决方案。这款电缆执行任务的成功率为100%,这表明了我们致力于与客户携手合作,并就这些要求严格的应用研发可靠及经久耐用的电缆。

参数

根据ESCC 3902/002,所有GORE LVDS 互联组件均符合这些技术规格,已列入欧洲航天局合格零件清单(ESA QPL)。

特性
工作温度范围 -200°C 至 +180°C
短期最高温度 260°C
外护套 PFA
导体结构 同轴镀银铜
工作电压 200 V RMS
阻抗 100 ohms ± 4 ohms
弯曲半径 10 x 外径(重复)或 6 x 外径(一次)
传输速率 高达3 Gbit/s
最大时延(对) 4.30 nsec/m
最大导体时延差异 0.1 nsec/m
最大电容:导体对导体 47 pF/m
最大电容:导体对屏蔽层 79 pF/m



订购信息

GORE LVDS互联组件不同的线规尺寸具有不同的外径、重量及典型损失 - 衰减。请参考你的应用而决定适合的产品型号,若存在任何疑问,请联系我们

产品型号 线规尺寸(AWG) 外径(mm) 重量(g/m) 典型损失 -100米衰减(单位为dB)
        20 MHz 100 MHz 400 MHz 600 MHz 1,000 MHz
GSC-05-82561-00 22 5.2 37.0 9 20 39 48 63
GSC-05-82559-00 24 4.3 26.0 11 25 49 61 79
GSC-05-81973-00 26 3.1 18.0 17 36 68 83 108
GSC-05-82560-00 28 2.8 17.0 20 43 85 104 135
GSC-05-82292-00 30 2.2 13.5 25 54 107 131 169



相关资料

如想了解GORE LVDS互联组件的更多资料,请查看数据表及白皮书(内容有关能确保最佳电气性能的电缆特性的讨论)等资料。
