概述

利用性能优于空气的隔热材料,有效减少5G天线热点
隔热膜对传热的影响
上图显示了GORE隔热膜对蜡笔融化速度的影响。

当今的先进5G毫米波天线模块采用了功率放大器,会在靠近设备边缘的位置产生热量。而石墨片散热器等传统热管理技术又因为具有高射频干扰而无法使用,因此要减少这些热点非常困难。再加上狭小的移动设备内部却要容纳众多元器件,因此空间非常有限,无法通过增大气隙来防止出现表面热点。

由于热负载很大,再加上热管理方式有限,大多数5G毫米波信号使用不到一分钟就会出现性能下降。适用于5G毫米波天线的GORE隔热膜可应用于5G毫米波天线模块的顶部,防止出现表面热点,同时仅产生微乎其微的射频干扰

该隔热膜有5种不同厚度可选,并可提供定制形状,或者适配最常用的Qualcomm®模块*。它的隔热性能优于空气,且射频信号传输损耗极低。通过降低设备表面温度,适用于5G毫米波天线的GORE隔热膜有助于保持5G信号的持续时间,从而提供出色的用户体验

*Qualcomm是Qualcomm Incorporated的商标或注册商标。

为什么用GORE隔热膜来提升5G毫米波天线性能?
智能手机图标上带有几个箭头,表示5G天线散发出热量。但GORE®隔热膜能够显著减少热点。

热点减少
• 在25℃时,导热系数为0.020 W/mK,与空气相比(0.026W/mK)减少23%的热流量
• 可将热量转向模块背面,再使用石墨进行散热,从而使5G信号免受干扰

智能手机图标上面写着5G字样,表示GORE®隔热膜保持5G毫米波信号的完整性。

保持信号完整性
• 在需要降频之前,5G毫米波信号持续时间更长
• 低介电常数确保在毫米波频率范围内只有很小的信号损失

电绝缘屏障图标表示存在小气隙时,防止天线模块与设备外壳接触。

信号损耗更少
• 当存在小气隙时,电绝缘屏障会防止天线模块与设备外壳接触

图标中箭头指向智能手机内部,表示GORE®隔热膜易于安装。

易于安装
• 5种不同厚度可选,并可提供定制形状,或者适配最常用的Qualcomm®模块
• 使用薄隔热层来取代厚气隙,从而节省空间

深入了解适用于5G毫米波天线的GORE隔热膜
两部智能手机的热图像:底部手机使用了GORE®隔热膜,而顶部手机没有使用。使用了GORE®隔热膜的智能手机温度明显要更低。

GORE隔热膜可显著减少智能手机5G毫米波天线的热点。客户测试表明,设备的表面温度可以降低1到4ºC。

专业技术

  • 高气凝胶含量,以实现低导热性
  • 气凝胶均匀分布,以实现一致的导热性
  • 保持一致的厚度,可选的厚度介于120至530 μm之间









应用示例

GORE隔热膜产品信息

材料数据*
特性
介电常数a 1.43
损耗因数a 0.017
使用350µm隔热膜时的典型信号损耗 < 0.3dB
可选隔热膜厚度b 0.12 mm 0.23 mm 0.28 mm 0.38 mm 0.53 mm
背胶包边宽度(最小值)c 1 mm 1 mm 1 mm 1 mm 1.5 mm
导热系数(k)d 0.021 W/m•K 0.020 W/m•K
100 kPa (14.5 psi)下的压缩率 13% 8%
比热容e 1.8 J/g °C
堆积密度 0.37 g/cc
工作温度f -40 °C至100 °C
防护膜 黑色PET
背胶类型 丙烯酸
RoHSg 符合限值要求
最大产品尺寸 100 mm × 200 mm



a表示频率范围为6 GHz至70 GHz的标称值。
b基于堆叠的每个元器件所报告的厚度值的标称厚度。
c标称最小宽度。
d基于ASTM C518修改版的标称导热系数值。
e根据ASTM E2716方法B在75 °C下测量的标称热容。
f替代背胶要求超过100 °C。
g据我们所知,上列产品不含任何超过RoHS指令2011/65/EU中列出的最高浓度值的限制物质,并符合RoHS Recast指令第4条(包括委员会授权指令2015/863)的物质限制。

*所有数值均基于标称特性,非产品规格和公差

5G毫米波天线隔热膜的参考设计**
标称厚度a 0.28 mm
背胶包边宽度(最小值)b 1 mm

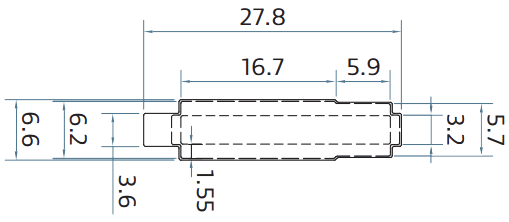

尺寸 5G毫米波天线隔热膜的参考设计尺寸技术图纸**。





a基于堆叠的每个元器件所报告的厚度值的标称厚度。
b标称最小宽度。
**能够适合Qualcomm QTM545模块的形状,该模块是Qualcomm Technologies Inc.和/或其子公司的产品。

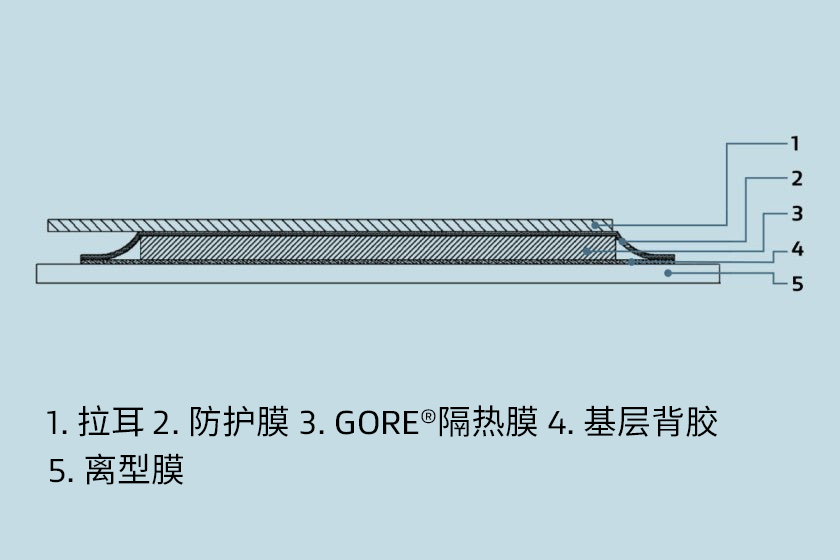

GORE隔热膜横截面
产品的横截面,包括离型膜、基层背胶、GORE隔热膜、保护膜和拉片。

GORE隔热膜具有超低的导热系数和介电常数,可以有效降低表面温度,同时对5G信号的干扰微乎其微,从而防止5G数据速率受到限制。
